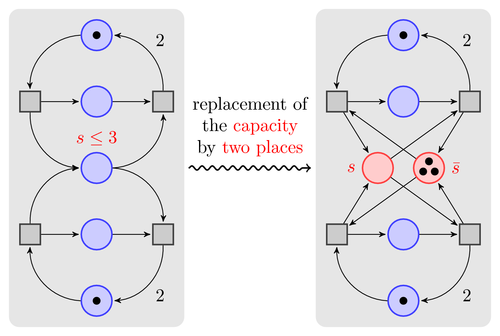

This example is from the tutorial: A Petri-net for Hagen.
Download as: [PDF] [TEX] • [Open in writeLaTeX]
Do you have a question regarding this example, TikZ or LaTeX in general? Just ask in the LaTeX Forum.
% Author: Till Tantau
% Source: The PGF/TikZ manual
\documentclass{article}
\def\xcolorversion{2.00}
\def\xkeyvalversion{1.8}
\usepackage[version=0.96]{pgf}
\usepackage{tikz}
\usetikzlibrary{arrows,shapes,snakes,automata,backgrounds,petri}
\usepackage[latin1]{inputenc}
\begin{document}
\begin{tikzpicture}[node distance=1.3cm,>=stealth',bend angle=45,auto]
\tikzstyle{place}=[circle,thick,draw=blue!75,fill=blue!20,minimum size=6mm]
\tikzstyle{red place}=[place,draw=red!75,fill=red!20]
\tikzstyle{transition}=[rectangle,thick,draw=black!75,
fill=black!20,minimum size=4mm]
\tikzstyle{every label}=[red]
\begin{scope}
% First net
\node [place,tokens=1] (w1) {};
\node [place] (c1) [below of=w1] {};
\node [place] (s) [below of=c1,label=above:$s\le 3$] {};
\node [place] (c2) [below of=s] {};
\node [place,tokens=1] (w2) [below of=c2] {};
\node [transition] (e1) [left of=c1] {}
edge [pre,bend left] (w1)
edge [post,bend right] (s)
edge [post] (c1);
\node [transition] (e2) [left of=c2] {}
edge [pre,bend right] (w2)
edge [post,bend left] (s)
edge [post] (c2);
\node [transition] (l1) [right of=c1] {}
edge [pre] (c1)
edge [pre,bend left] (s)
edge [post,bend right] node[swap] {2} (w1);
\node [transition] (l2) [right of=c2] {}
edge [pre] (c2)
edge [pre,bend right] (s)
edge [post,bend left] node {2} (w2);
\end{scope}
\begin{scope}[xshift=6cm]
% Second net
\node [place,tokens=1]
(w1') {};
\node [place] (c1') [below of=w1'] {};
\node [red place] (s1') [below of=c1',xshift=-5mm,label=left:$s$] {};
\node [red place,tokens=3]
(s2') [below of=c1',xshift=5mm,label=right:$\bar s$] {};
\node [place] (c2') [below of=s1',xshift=5mm] {};
\node [place,tokens=1]
(w2') [below of=c2'] {};
\node [transition] (e1') [left of=c1'] {}
edge [pre,bend left] (w1')
edge [post] (s1')
edge [pre] (s2')
edge [post] (c1');
\node [transition] (e2') [left of=c2'] {}
edge [pre,bend right] (w2')
edge [post] (s1')
edge [pre] (s2')
edge [post] (c2');
\node [transition] (l1') [right of=c1'] {}
edge [pre] (c1')
edge [pre] (s1')
edge [post] (s2')
edge [post,bend right] node[swap] {2} (w1');
\node [transition] (l2') [right of=c2'] {}
edge [pre] (c2')
edge [pre] (s1')
edge [post] (s2')
edge [post,bend left] node {2} (w2');
\end{scope}
\draw [-to,thick,snake=snake,segment amplitude=.4mm,
segment length=2mm,line after snake=1mm]
([xshift=5mm]s -| l1) -- ([xshift=-5mm]s1' -| e1')
node [above=1mm,midway,text width=3cm,text centered]
{replacement of the \textcolor{red}{capacity} by
\textcolor{red}{two places}};
\begin{pgfonlayer}{background}
\filldraw [line width=4mm,join=round,black!10]
(w1.north -| l1.east) rectangle (w2.south -| e1.west)
(w1'.north -| l1'.east) rectangle (w2'.south -| e1'.west);
\end{pgfonlayer}
\end{tikzpicture}
\end{document}
